電渦流測功機產品簡介

　　一、 產品特點：電渦流測功機作為一種負載，主要用于測量動力機械的各種特性。本機適用于內燃機、中小功率電動機、汽車傳動部件、燃?xì)廨啓C、水輪機、工程機械、林業、礦山、石油鉆采等機械的性能試驗。也可作為其它電力設備的功率吸收裝置。

　　二、產品描述：

　　1、主要用途

　　電渦流測功機作為一種負載主要是用來測量動力機械各種特性的試驗設備。本機適用于內燃機、中、小型功率電機、汽車傳動部件、燃?xì)廨啓C、水輪機、工程機械、林業、礦山、石油鉆采等機械的性能試驗，也可作為其它動力設備的吸功裝置。

　　測功機命名方法如下：

　　GW系列為盤式感應測功機;

　　GW*H系列為高速型盤式感應電渦流測功機;

　　三、主要特點

　　結構簡單，操作維護方便;

　　制動力矩大，測試精度高，工作穩定;

　　轉動慣量小，動態響應速度快;

　　與測控系統配套，可實現自動化操作。

　　四、產品原理：

　　電渦流測功機由制動器、測力機構和測速裝置等幾部分組成。

　　制動器調節原動機的載荷，并同時把所吸收的原動機功率轉換為熱能，經水冷卻后帶走熱量。

　　測功機是根據作用力矩與反作用力矩大小相等方向相反的原理來測量扭矩，因此所測扭矩可以通過作用在測功器上的旋轉力矩(即制動器外殼反力矩)來指示。

　　電渦流測功機主要由旋轉部分(感應體)、擺動部分(電樞和勵磁部分)、測力部分和校正部分組成。GW系列其結構簡圖見圖1。由結構簡圖可知，感應體形狀猶如直齒輪，產生渦流地方在導磁渦流環的孔壁上。勵磁繞組通上直流電后，則圍繞勵磁繞組產生一個閉合磁通。當感應體被原動機帶動旋轉時，氣隙磁密隨感應體的旋轉而發生周期性變化，在渦流環孔壁表面及一定深度范圍內將產生渦流電勢，并產生渦流，該渦流所形成的磁場又與氣隙磁場相互作用，就產生了制動轉矩。該轉矩通過外環及傳力臂傳至測力裝置上，由力傳感器將力的大小轉換成電信號輸出，從而達到測轉矩的目的。

　　轉速測量采用非接觸式的磁電式轉速傳感器，將轉速信號轉換成電信號。

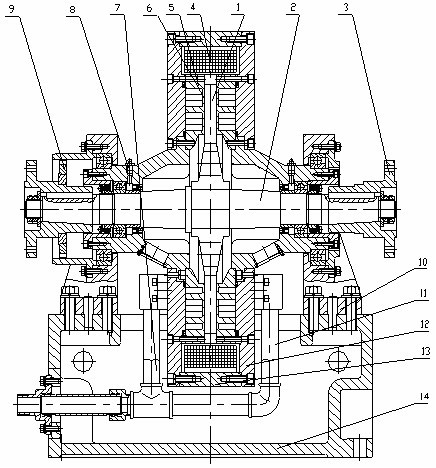

　　圖1 GW系列電渦流測功機結構簡圖

　　1、 1、感應盤 2、主軸 3 聯軸器 4 、勵磁線圈，5、冷卻室 6、氣隙 7 出水管道

　　8、油杯、9、測速齒輪 10、軸承座 11、進水管道 12、支撐環 13、外環 14、底座

　　五、應用領域：

　　電渦流測功機作為一種負載主要是用來測量動力機械各種特性的試驗設備。本機適用于內燃機、中、小型功率電機、汽車傳動部件、燃?xì)廨啓C、水輪機、工程機械、林業、礦山、石油鉆采等機械的性能試驗，也可作為其它動力設備的吸功裝置。

　　六、技術參數：

　　電渦流測功機的主要技術指標見表1，

　　冷卻介質：不含雜質、雜物的清潔淡水

　　冷卻水壓：0.2～0.4Mpa

　　測功機出水溫度：低于50℃

　　根據出水溫度調節水壓，當出水溫度升高時，可適當加大水壓使出水溫度降低。

　　冷卻水流量：冷卻水流量取決于進水、出水的溫差和吸收功率的大小，當進水溫度為20℃時，40~50L/kW.h，詳見圖2，GW系列電渦流測功機用水量表

　　工作方向：左旋或右旋，連續工作

　　扭矩測量精度：±0.4%FS (型號范圍GW6~GW100)

　　扭矩測量精度：±0.2%FS (型號范圍GW160~GW2000)

　　轉速測量精度：±1r/min

　　扭矩測量傳感器：應變式拉壓力傳感器

　　轉速測量傳感器：60脈沖磁電式轉速傳感器

　　測功機特性曲線見圖3
